Эта команда доступна в нескольких видах, в зависимости от выбранных элементов:

Для Выбранных Конструктивных Элементов

Для Размещенных Чертежей (Источником которых не является PDF)

Для Размещенных Чертежей (Источником которых является PDF)

Для Выбранных Конструктивных Элементов

Выбор команды Редактор > Изменить форму > Декомпозировать в текущем виде приведет к преобразованию выбранных элементов (только на линиях плане этажа и в других 2D-окнах) в базовые чертежные элементы (линии без стрелок, окружности, дуги, эллиптические дуги, сплайн-кривые, штриховка без рамок, однострочные тексты).

Эта команда также присутствует в контекстном меню выбранных элементов.

В открывшемся диалоговом окне можно выбрать вариант сохранения исходных элементов. Если данный маркер не отмечен, то исходные элементы будут удалены, а в проекте останутся только декомпозированные примитивы.

Примечание: Команда декомпозиции не действует по отношению к сгруппированным или заблокированным элементам. Для ее использования надо предварительно воспользоваться командой Временной Разгруппировки.

Примечание: Если маркер “Сохранить исходные элементы” в процессе декомпозирования конструктивного элемента не отмечен, то данный элемент перестанет быть конструктивным. Следовательно, он исчезает из других модельных видов (модельные разрезы, фасады, внутренние виды, 3D-документы).

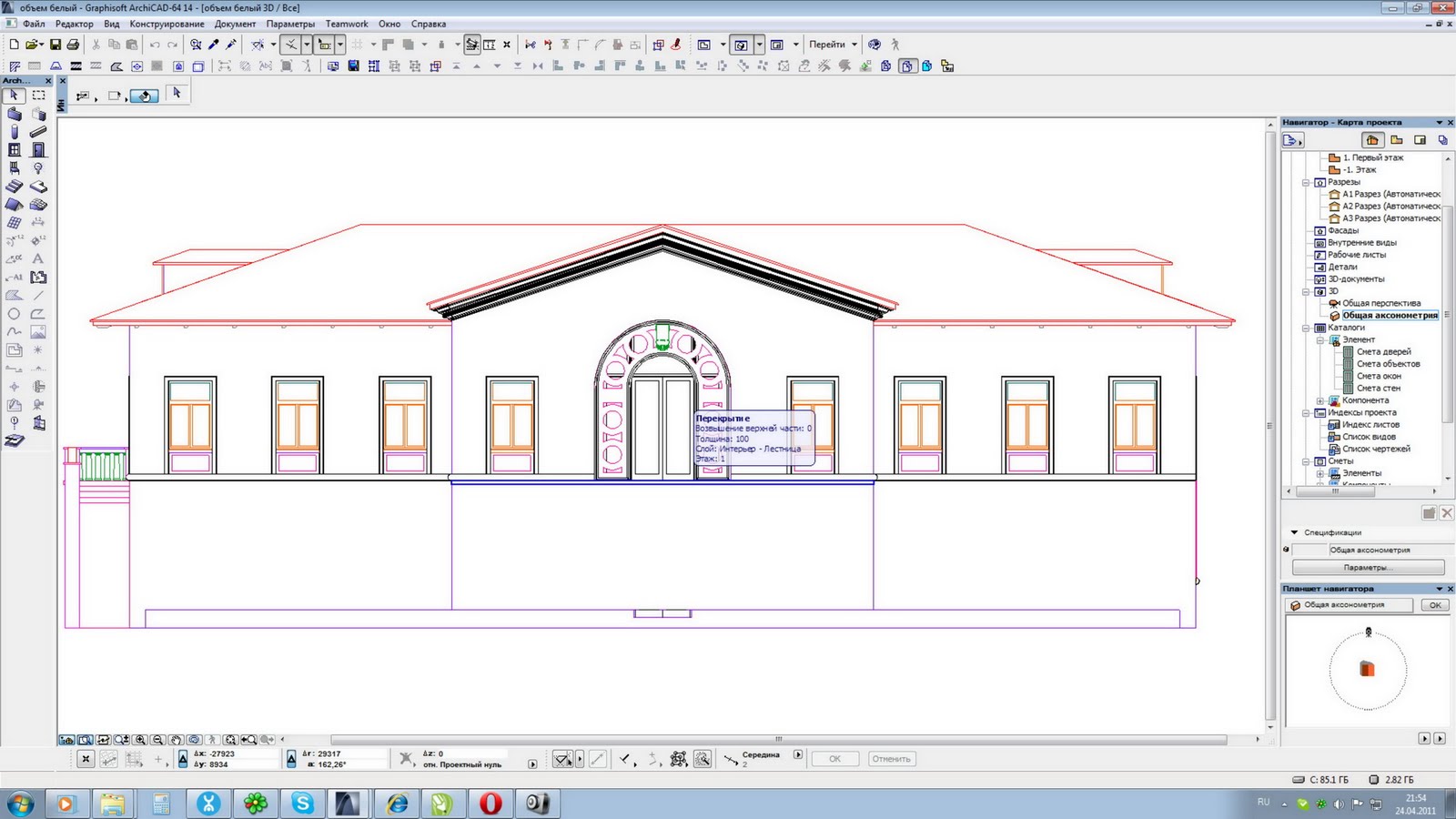

Примеры:

Перекрытия, крыши и 3D-сетки как в архикаде сделать все в линиях разбиваются на линии.

Стены и колонны декомпозируются на линии и штриховку (вставленные в стены окна и двери не декомпозируются).

Окна и двери (если они выбираются без стен) разбиваются, как и обычные объекты GDL, на 2D-элементы и заменяются в стенах пустыми проемами.

Все размерные элементы разбиваются на линии, тексты и базовые элементы их маркеров (линии, окружности, дуги, штриховка).

Полилинии разбиваются на линии и дуги.

Объекты GDL разбиваются на свои базовые 2D-элементы.

Операция Декомпозирования не действует в следующих случаях:

В окнах Разрезов/Фасадов/Разверток и 3D-документов нельзя декомпозировать отсеченные конструктивные элементы.

Не декомпозируются линии Разрезов/Фасадов/Разверток и Камеры.

Не декомпозируются Основные 2D-элементы

Для Размещенных Чертежей (Источником которых не является PDF)

Данное диалоговое окно появляется при декомпозировании выбранного Чертежа, имеющего собственные слои (то есть, файла DWG или чертежа, полученного из другого вида ArchiCAD), и не использующего в качестве источника документ PDF.

Параметры Преобразования Реквизитов

Примечание для пользователей Teamwork: При выборе этого варианта, создающего новые реквизиты, необходимо иметь соответствующие права доступа (например, Создание Слоев). При отсутствии необходимы прав появляется предупреждающее сообщение, а опция оказывается недоступна.

Выберите Слой для размещения чертежных примитивов, полученных в результате Декомпозирования:

Использовать Слой Чертежа Все чертежные примитивы будут размещены на том же Слое, что и Чертеж.

Импортировать Вложенные Слои: Выбор этого варианта означает,что чертежные примитивы будут размещены на слоях, соответствующих назначенным им слоям в исходном файле Чертежа (например, в файле DWG). Эти вложенные слои будут импортированы в ваш проект ArchiCAD.

Для Размещенных Чертежей (Источником которых является PDF)

Это диалоговое окно появляется при декомпозировании выбранного Чертежа, источником которого является PDF-документ. Параметры Замены и Преобразования Реквизитов позволяют управлять отображением результирующих элементов. Однако, обратите внимание на то, что элементы PDF-документа могут отличаться от элементов, полученных при Декомпозировании (например, состоящие из линий штриховки, присутствовавшие PDF-документе, могут быть преобразованы в линии ArchiCAD).

Параметры Преобразования Реквизитов

Примечание для пользователей Teamwork: При выборе этого варианта, создающего новые реквизиты, необходимо иметь соответствующие права доступа (например, Создание Слоев). При отсутствии необходимы прав появляется предупреждающее сообщение, а опция оказывается недоступна.

Слои: Выберите Слой для размещения чертежных примитивов, полученных в результате Декомпозирования:

Использовать Слой Чертежа Все чертежные примитивы будут размещены на том же Слое, что и Чертеж.

Импортировать Вложенные Слои: Выбор этого варианта означает, что чертежные примитивы будут размещены на слоях, соответствующих назначенным им слоям в исходном файле Чертежа (в файле PDF). Эти вложенные слои будут импортированы в ваш проект ArchiCAD.

Типы Линий: Выберите способ определения чертежных примитивов линий.

Использовать Реквизиты Проекта Новые Типы Линий не будут импортироваться из исходного файла Чертежа; будут использоваться только существующие в проекте типы линий. При отсутствии полностью совпадающих линий, применяется один из четырех основных Типов Линий – сплошная, штриховая, штрихпунктирная или пунктирная – соответствующий исходным Типам Линий декомпозированных элементов.

Заменить Аналогичными: Новые Типы Линий импортируются только если чертежные примитивы не соответствуют ни одному из четырех основных Типов Линий.

Импортировать Все: Происходит импорт и добавление к реквизитам проекта ArchiCAD всех Типов Линий, присутствующих в исходном документе PDF.

Образцы Штриховки: Выберите способ определения чертежных примитивов штриховок.

Использовать Реквизиты Проекта Новые Образцы Штриховок не будут импортироваться из исходного файла Чертежа; Все штриховки, отличающиеся от уже присутствующих в проекте, будут преобразованы в сплошные штриховки.

Создать Символьные Штриховки Для всех штриховок, отличающихся от уже присутствующих в проекте, будут созданы новые образцы векторных штриховок.

Образцы векторных штриховок будут преобразованы в символьные штриховки, не содержащие никаких текстов или изображений

Все тексты, изображения и градиентные штриховки будут преобразованы в штриховки-рисунки

Создать Штриховки-рисунки Для всех штриховок, отличающихся от уже присутствующих в проекте, будут созданы новые образцы штриховок-рисунков.

Исключение: Везде, где только возможно, будут созданы сплошные штриховки.

Примечание: При создании штриховок-рисунков, файлы используемых в них изображений добавляются во Вложенную Библиотеку проекта. При работе над проектом Teamwork необходимы следующие права доступа: Библиотечные Элементы – Создание.

Параметры Замены

Использовать Единое Перо: Отметьте этот маркер, чтобы настроить и использовать единое перо для всех текстов, контуров штриховок и линий.

Использовать Единый Шрифт Отметьте этот маркер, чтобы настроить и использовать единый шрифт для всех текстов.

Детальная Настройка Вида После Декомпозирования

После выполнения операции декомпозиции Вы можете захотеть точно отрегулировать полученный вид перед его окончательным выводом.

Однако Вы можете заметить, что “декомпозированные” 2D-элементы, созданные из модели, часто содержат избыточные элементы (дополнительные отрезки, перекрывающаяся или избыточная штриховка), которые могут усложнить процесс редактирования. В этом случае для облегчения процесса редактирования сначала воспользуйтесь функциями консолидации линий и штриховки относительно выбранных элементов окна.

Для получения дополнительной информации см. Консолидация линий и штриховки в окнах чертежей.
